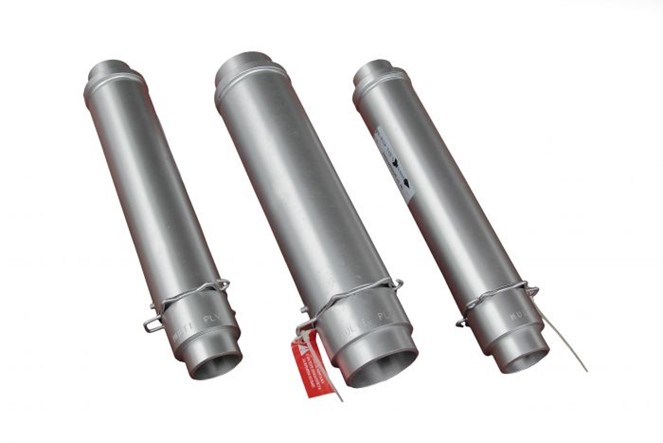

Сильфонный компенсатор ЭКО спроектирован таким образом, чтобы дать возможность заказчикам в Иркутске приобрести большое количество компенсаторов для многоэтажных зданий, для стояков отопления в большом количестве по наименьшей цене. Компенсатор в трубном кожухе поглощает шум и вибрацию, придает трубе жесткость, предохраняет от прогиба. С использованием подобных компенсаторов создается колонное отопление, когда трубы с каждым этажом становятся больше сечением на 3 мм.
Устройство компенсатора
Используют компенсаторы ЭКО в Иркутске в тепловых системах с развитой разводкой по этажам.
Элементы конструкции:
- Сильфон односекционный, выполненный из тонкой нержавеющей стали многослойной запрессовкой. В результате гофротрубка подпружиненная, сжимается и разжимается в определенном диапазоне.
- Внутренний экран, равный сечением условному проходу трубной системы, защищает сильфон от истирания, сохраняет ламинарность потока, без лишних завихрений. Изготавливается из углеродистой прочной стали или нержавейки.
- Защитный кожух принимает внешние нагрузки, ограждая сильфон. Выполнен из нержавеющего тонкого листа
- Ограничитель хода – препятствие для деформации сифона выше допустимого значения в 50 мм.
- Ду патрубков под сварку 32 – 60,3 мм.
- Рабочее давление до 16 кг/см2.
- Внутренняя температура агента от -40 до +427 0 С.
Для компенсаторов, имеющих Ду 15-32 мм, все изделия имеют одну длину – 285 мм.
Выполняемые задачи изделия:
- соединение несоосных участков трубопровода;
- компенсация температурных расширений;
- поглощение шумов, уменьшение вибрации;
- установка колонного отопления;
- герметизация стыка труб.
Продажа сильфонных компенсаторов ЭКО в УЗСК в Иркутске
Производство компрессоров на заводе оснащено современным оборудованием, сварочные работы ведутся автоматикой на 80 %. Персонал имеет опыт и квалификацию для изготовления оборудования, работающего под давлением. Мы изготавливаем стандартные компенсаторы и с дополнениями и изменениями, в рамках допустимого. Подать заявку на стандартные компенсаторы, оформить заказ на изготовление эксклюзивной продукции, можно на сайте, используя предоставленные контакты.
Компания УЗСК поставляет сильфонные компенсаторы ЭКО из наличия и под заказ. Чтобы узнать условия покупки и сотрудничества воспользуйтесь контактами, указанными на сайте производителя. У нас вы можете купить компенсаторы по оптимальной цене, которая формируется с учетом высокого качества изделия, с оборудованием поставляется паспорт, сертификаты и декларации ТР ЕАЭС
Таблица Технические характеристики компенсаторов ЭКО
| Модель | DN, мм | PN, Бар | D,мм | dr * s, мм | осевое перемещение, мм | длина, L мм | вес, кг | Осевая жесткость, кг/мм | Эфф. Площадь (см2) |
|---|---|---|---|---|---|---|---|---|---|
| ЭКО 15-16-50 |
15 | 16 | 32 | 22×3 | 50 (-30;+20) | 285 | 0,8 | 30,01 | 6,4 |
| ЭКО 20-16-50 | 20 | 16 | 38 | 27×3 | 50 (-30;+20) | 285 | 0,9 | 15,79 | 7,21 |
| ЭКО 25-16-50 | 25 | 16 | 48,3 | 34×3 | 50 (-30;+20) | 285 | 1,3 | 20,91 | 12,1 |
| ЭКО 32-16-50 | 32 | 16 | 60,3 | 42×3,5 | 50 (-30;+20) | 285 | 1,4 | 11,64 | 16,11 |
